※A6差し込み金具の取り付け方法※ 本商品の様な差込み金具は、ほとんどの商品がベルトをネジで留める構造です。 しかしネジが非常に小さいので、 ドライバーを滑らせて傷をつけてしまう事がよくあります。 それを解消するためにこの様な商品を開発しました。 |
|

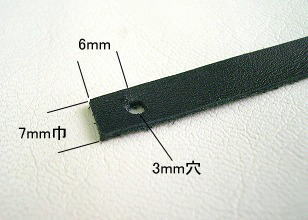

7mm巾のベルトを用意します。 端から6mmの位置に3mmの穴を開けます。 |
|

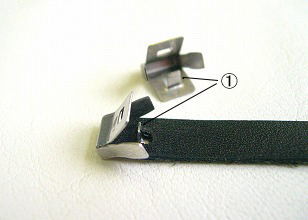

クリップ金具にベルトを差し込んで、@の爪を先程開けた穴に通します。 | |

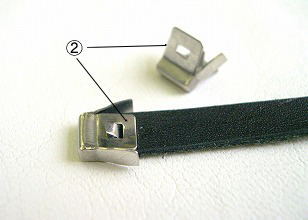

Aの部分をペンチで潰して@の爪を折り曲げて固定します、これで作業は完了です。 | |

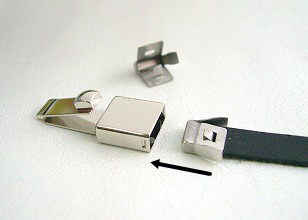

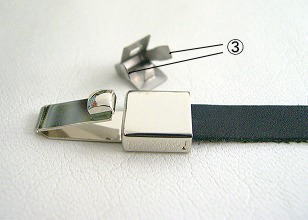

金具本体に、カチッと音がするまで差し込んでください。 Bの羽が金具内部の凸部に引っ掛かり、抜けなくなり固定されます。 上下とも同じ構造ですので、受け金具も同様の作業をしてください。 |
|
取り付け方法の応用 |
|

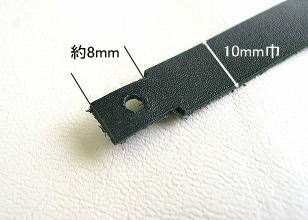

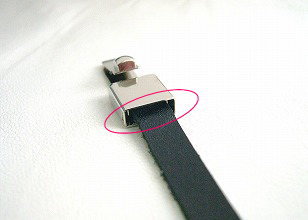

クリップ金具の巾に合わせてベルトを7mm巾にしていますが、金具本体の巾は約10mmなので左右に多少隙間が出来ます。 これが気になる方は、左図の様な仕様でベルトを作ってください。 |
|

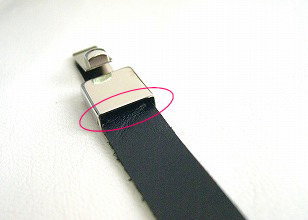

金具本体に入る部分だけが7mm巾なので、 隙間が気にならなくなります。 |
|
|
|
